机械密封附件

储液罐系统


型号
LS
LSK

 对于需要运行于高于介质压力的缓冲液系统下双端面机械密封，我们有几种型号和尺寸的缓冲液罐可供选择。对于串联式双端面机械密封，内侧和外侧密封之间的封液是无压的，因此采用的是封液罐（热虹吸原理）。




组件：

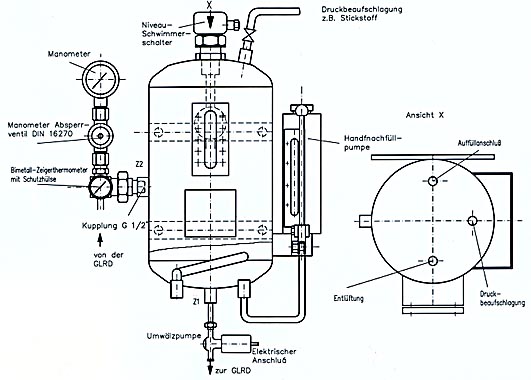

所有储液罐都是按相应的图纸加工（Z.Nr.），并带有可安装在墙壁上的支架、视镜，G2", G1/2"和G1/8"的联接口（不带堵头螺塞），并可预装冷却水管路和用于安装手动泵的支架。

材料：
所有与缓冲液或封液接触的部件：1.4301（q. 304）

认证：
符合AD-sheet W2 §4; 压力容器标准 11/92, II组；材料选用按DIN 50049；经水压试验；可按需要提供TÜV-测试认证。

所有压力罐都符合标准DGRL 97/23/EG（EU），并相应的贴上标志（CE标志）。


  技术参数 / 型号 / 容量：

型号 容积 Z.Nr.
图号		 最高运行压力（bar） 最高运行温度（°C）
3LS
3LSK		 3 9071-3
9070-3		 25 200
6LS
6LSK		 6 9069-3
9064-3		 25 200
8LS
8LSK		 8 7044-3
9205-3		 25 200
9LS
9LSK		 9 9063-3
9062-3		 20 200
12LS
12LSK		 12 9068-3
9065-3		 16 200

  LS型 = 带玻璃视镜
 LSK型 = 带玻璃视镜和冷却水管。也可按特殊布置图设计。

  另外还可选用以下储液罐：

  • 3LS-Q型，方形封液罐（图号9286-3）
  • LS/LSK-D系列，带可换顶盖的储液罐，以简化维护和清洗操作（图号9912-3/1）。
  • LSK系列（无菌型）-储液罐（图号10180-2）
  • LSK系列（API标准）- 储液罐（图号10404-3）
    如需要可提供图纸。
