机械密封的应用实例
（搅拌器、反应釜等）包括特殊设计密封 |
| |
|
|
| |
|
|
| |
本章节重点阐述应用于以下设备的特殊设计机械密封： |
| |
|
| |
以上设备应用于不同的工业领域，例如：制药、化工、食品加工、造纸业等。
以下仅仅是一些应用举例，CHETRA机械密封在相应的领域内已经有了大量的应用和业绩。
|
| |
|
|
| |
|
|
| |
苯胺（旋转过滤器） |
|
| |
由于苯胺具是有毒介质，因此要求机械密封能够很好的适应旋转过滤器和介质的属性，针对此项应用，CHETRA开发出了下列“整体式方案” |
| |
|
|
| 577 |
- 多端面
/ 两套双端面密封
- 集装式机械密封易于安装
- 平衡型
- 旋转方向任意
- 多弹簧结构（弹簧受保护）
- 静止型设计
|
| 轴径： |
40-200
mm |
| P: |
25
bar |
| tmax: |
220°C |
| Vmax: |
15
m/s |
|
| |
 |
| |
运行要求：在高于介质压力的缓冲液辅助系统下工作，并辅以冷却装置。
集装两套静止型设计结构的双端面机械密封：停车密封和中间密封以及内置轴承。
- 高科技的特殊设计的“自动对中”硬质合金密封面。
- 循环导向系统，密封的重要部分受到保护以确保正常的工作性能，独特的密封面几何结构并经过表面抛光处理。
结果：可以在恶劣的工况下长时间的运行。 |
| |
|
|
|
| |
|
|
| |
丁二烯/
底驱动反应釜 |
| |
丁二烯是一种弹性体物料，也就是说当密封泄漏后其清洗十分困难并且费用很高。
例如需要用400 bar的高压水才能冲洗掉泄漏物。典型的反应釜轴径为120 mm（4
¾"）和150 mm（6"）。
除以上的特殊情况外，设备的尺寸比较大，维护费用很高等原因对密封的寿命提出了很高的要求，因此机械密封的使用寿命必须不短于3年。 |
| |
|
|

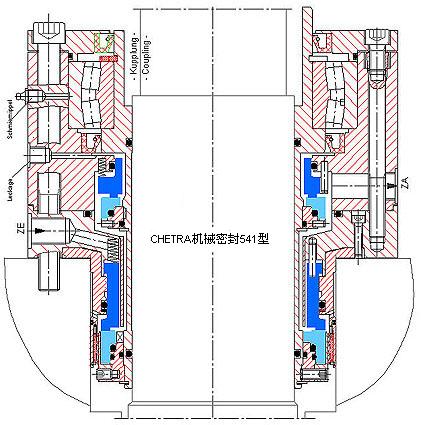

| 541 |
- 双端面密封
- 集装式机械密封易于安装
- 双向平衡型
- 旋转方向任意
- 内置轴承
|
| 轴径： |
40-200
mm
（也可按英制） |
| P: |
20
bar |
| tmax: |
220°C |
| Vmax: |
10
m/s |
|
| |
 |
| |
运行要求：在高于介质压力的缓冲液辅助系统下工作，并带冲洗管路。
541型机械密封的设计结构和材料选择确保了其高负载和长使用寿命的特点：
- 双向平衡型结构提高了安全性能。
- 经导向系统优化的缓冲液循环改进了其散热性能。
-“自动对中”的整体式硬质合金密封面 - 静止型设计
- 按设备定制的机械密封，能够更好的配合设备的运转及介质的的属性。
- 简单的安装及拆卸操作程序。 |
| |
|
|
|
| |
|
|
| |
干燥过滤器用机械密封 -
替换盘根 |
| |
新的干燥过滤器几本上都安装机械密封，但是许多正在运行的设备仍然用的是（PTFE）填料密封，需要大量的维护，并且很难达到所要求的真空状态。
因此如果希望设备达到所要求的标准，建议将填料密封替换成机械密封。

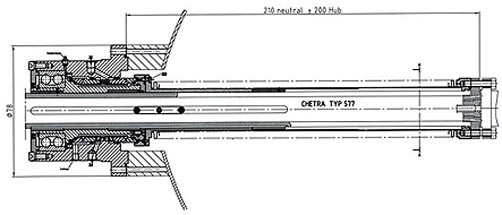

577型机械密封（无菌）适合用来将填料密封替换成机械密封，并满足各项要求。 |
| |
|
| |
|
|
577
in sterile design |
- 集装式机械密封易于安装，带金属波纹管
- 平衡型
- 旋转方向任意
- 内置轴承
- 多弹簧结构
|
| 轴径： |
65-200
mm |
| P: |
20
bar |
| tmax: |
220°C |
| Vmax: |
15
m/s |
|
| |
|
| |
运行要求：在高于介质压力的缓冲液辅助系统下工作
/ 中性缓冲液，并符合CIP要求。 |
| |
此应用的技术数据：
p: 真空
- 3 bar
v: 0.1 m/s
轴升：700（自由高度）+/-200 mm
达到真空的能力
完全避免污损的设计/
符合 CIP要求
符合FDA标准要求的材料
提升波纹管调整轴向运动。
机械密封可以应用于现有设备的改进。
替换十分简便
577G型机械密封可以采用气体润滑的设计方式。 |
| |
|
 |
| |
|
|
